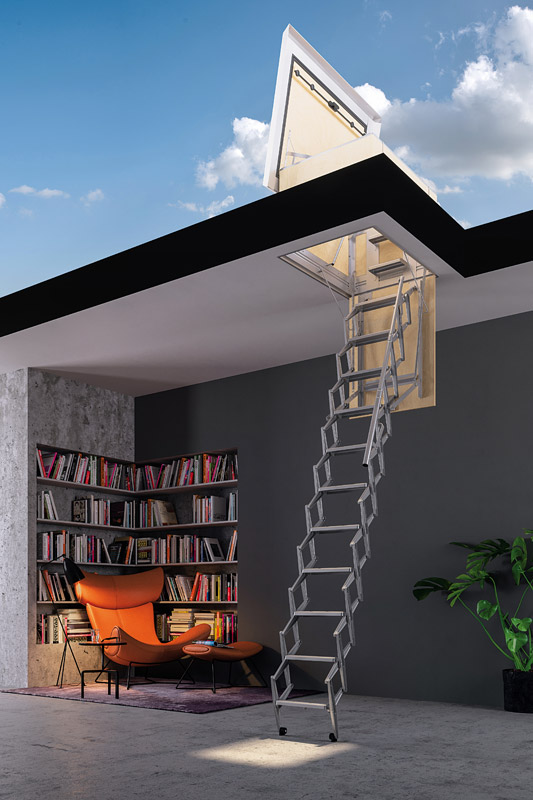

Scala retrattile da terrazza a pantografo composta da 11 gradini in lamiera d’acciaio stampato 15/10.

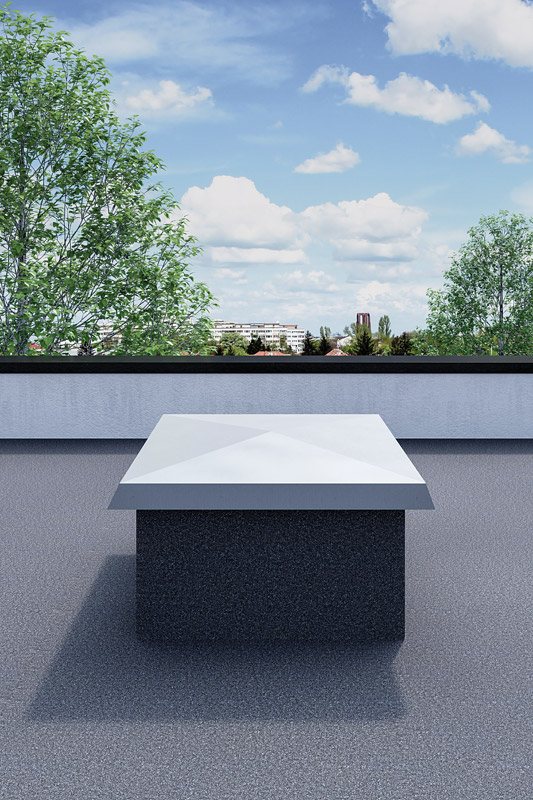

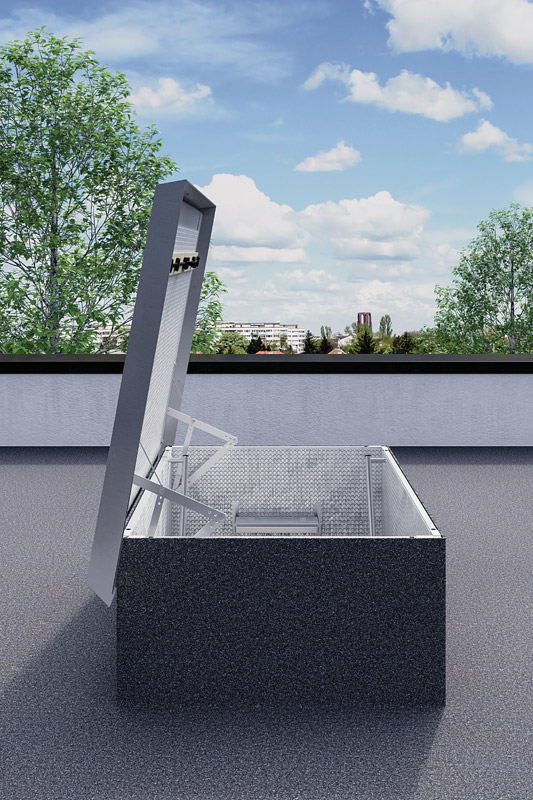

La struttura di accesso al tetto è composta da un telaio in acciaio zincato 10/10 e pannelli in legno multistrato di pioppo di prima scelta (15 mm) a emissione minima di formaldeide (classe E1 norma UNI EN 13986:2005). Il coperchio superiore è realizzato con un pannello in legno multistrato di pioppo di prima scelta (15 mm) a emissione minima di formaldeide (classe E1 norma UNI EN 13986:2005) ricoperto con una lamiera in acciaio zincato 10/10. La chiusura del coperchio avviene mediante maniglia cremonese.
Per agevolare la salita e la discesa è fornito un corrimano telescopico sul lato destro, molle ammortizzatrici e di richiamo, maniglie di sbarco e sono previsti gradini di sbarco per facilitare l’uscita al piano superiore (per strutture di accesso al tetto più alte di 60 cm).
La scala per terrazzo può essere realizzata anche in versione con struttura rigida a 4 pezzi, nelle dimensioni indicate nella tabella sotto riportata.
La scala retrattile a pantografo per terrazza è certificata secondo la normativa UNI EN 14975:2007 e garantisce una portata di 150 kg in quanto testata con carico di prova statico di 260 kg.
La scala retrattile da terrazza a pantografo viene spedita completamente assemblata e pronta per essere installata.
Accessori
- Botola in MDF E1 (spessore 16mm) certificato ad emissione minima di formaldeide (classe E1 norma UNI EN 12460-5:2016)
- Corrimano telescopico lato sinistro
- Coibentazione della struttura di accesso al tetto
- Possibilità di realizzare la scala per terrazza con struttura rigida a 4 sezioni
Componenti utilizzati
- Struttura della scala in lamiera d’acciaio stampato 15/10 protetto da zincatura elettrolitica
- Struttura di accesso al tetto realizzato con pannelli in legno multistrato di pioppo 15 mm, fissati a telaio in acciaio zincato 10/10
- Gradini di sbarco per agevolare l’uscita al piano superiore (per strutture di accesso al tetto più alte di 60 cm)
- Maniglie di sbarco
- Coperchio superiore in multistrato di pioppo (15 mm) rivestito con lamiera in acciaio zincato e maniglia di apertura cremonese
- Pannello botola in multistrato di pioppo di prima scelta (spessore 15 mm) con molle ammortizzatrici di richiamo per facilitare l’apertura e la chiusura della scala (molla a gas per dimensioni superiori a 70×100 cm) e angolari di rinforzo
- Leve imbullonate per una facile regolazione della scala
- Molle ammortizzartici per facilitare l’apertura e la chiusura della scala
- Molla a gas (per dimensioni > 70 x 100 cm)
- Tirante di regolazione dell’angolo di apertura massimo della scala
- Staffe ad “L” di ancoraggio al solaio per facilitare l’installazione della scala
- Corrimano telescopico lato destro
- Gradini a sagomatura antiscivolo
- Piedini di appoggio a terra
- Asta di manovra
Specifiche tecniche

Dimensioni


Tutte le misure sono in cm - All dimensions are in cm
Toutes les mesures sont en cm - Todas las medidas son en cm.
